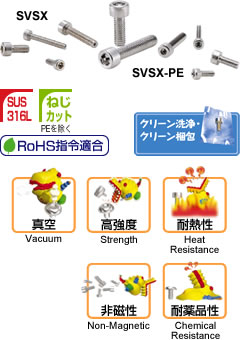

High Intensity Socket Head Cap Screw（with Ventilation Hole）

SVSX 高強度六角穴付きボルト（ガス抜き用穴つき）

高強度の六角穴付きボルト。
FPD製造装置・半導体製造装置など、クリーンルーム内の真空装置・真空容器に。
クリーン洗浄済み。油やゴミの付着していないクリーン仕様です。
耐熱性・耐蝕性にすぐれています。
非磁性です。非磁性特性を必要とする装置に。
材質・仕上げ
SUS316L HiMo
表面処理なし――――― SVSX
電解研磨処理――――― SVSX-PE
使用例
タップ穴の下穴に溜まったガスは SVSX で
ボルト穴に溜まったガスはSWAS-VF 除去します。
真空用平座金と組み合わせてお使いください。
SWAS-VF

寸法・性能・価格

SVSX （表面処理なし）

unit:mm
品番	M	L	強度区分	D₁	L₁	L₂ min.	B	d max.	質量 (g)
SVSX-M3×6×88	M3	6	8.8	5.5	3	全ねじ	2.5	1.2	0.6
SVSX-M3×8×88	M3	8	8.8	5.5	3	全ねじ	2.5	1.2	0.7
SVSX-M3×10×88	M3	10	8.8	5.5	3	全ねじ	2.5	1.2	0.7
SVSX-M3×12×88	M3	12	8.8	5.5	3	全ねじ	2.5	1.2	0.8
SVSX-M3×16×88	M3	16	8.8	5.5	3	全ねじ	2.5	1.2	0.9
SVSX-M3×20×88	M3	20	8.8	5.5	3	全ねじ	2.5	1.2	1
SVSX-M4×6×88	M4	6	8.8	7	4	全ねじ	3	1.5	1.3
SVSX-M4×8×88	M4	8	8.8	7	4	全ねじ	3	1.5	1.4
SVSX-M4×10×88	M4	10	8.8	7	4	全ねじ	3	1.5	1.5
SVSX-M4×12×88	M4	12	8.8	7	4	全ねじ	3	1.5	1.6
SVSX-M4×16×88	M4	16	8.8	7	4	全ねじ	3	1.5	1.8
SVSX-M4×20×88	M4	20	8.8	7	4	全ねじ	3	1.5	2.2
SVSX-M4×25×88	M4	25	8.8	7	4	全ねじ	3	1.5	2.5
SVSX-M4×30×88	M4	30	8.8	7	4	20	3	1.5	2.9
SVSX-M4×35×88	M4	35	8.8	7	4	20	3	1.5	3.3
SVSX-M5×10×88	M5	10	8.8	8.5	5	全ねじ	4	1.5	2.6
SVSX-M5×12×88	M5	12	8.8	8.5	5	全ねじ	4	1.5	2.9
SVSX-M5×16×88	M5	16	8.8	8.5	5	全ねじ	4	1.5	3.3
SVSX-M5×20×88	M5	20	8.8	8.5	5	全ねじ	4	1.5	3.7
SVSX-M5×25×88	M5	25	8.8	8.5	5	全ねじ	4	1.5	4.4
SVSX-M5×30×88	M5	30	8.8	8.5	5	22	4	1.5	5.2
SVSX-M5×35×88	M5	35	8.8	8.5	5	22	4	1.5	5.7
SVSX-M5×40×88	M5	40	8.8	8.5	5	22	4	2	6.3
SVSX-M6×12×88	M6	12	8.8	10	6	全ねじ	5	2	4.6
SVSX-M6×16×88	M6	16	8.8	10	6	全ねじ	5	2	4.9
SVSX-M6×20×88	M6	20	8.8	10	6	全ねじ	5	2	5.8
SVSX-M6×25×88	M6	25	8.8	10	6	全ねじ	5	2	6.6
SVSX-M6×30×88	M6	30	8.8	10	6	全ねじ	5	2	7
SVSX-M6×35×88	M6	35	8.8	10	6	24	5	2	8.4
SVSX-M6×40×88	M6	40	8.8	10	6	24	5	2	9.3
SVSX-M6×45×88	M6	45	8.8	10	6	24	5	2	10.2
SVSX-M6×50×88	M6	50	8.8	10	6	24	5	2	11.2
SVSX-M8×16×88	M8	16	8.8	13	8	全ねじ	6	2	11.1
SVSX-M8×20×88	M8	20	8.8	13	8	全ねじ	6	2	12.3
SVSX-M8×25×88	M8	25	8.8	13	8	全ねじ	6	2	13.4
SVSX-M8×30×88	M8	30	8.8	13	8	全ねじ	6	2	15
SVSX-M8×35×88	M8	35	8.8	13	8	全ねじ	6	2	16.4
SVSX-M8×40×88	M8	40	8.8	13	8	28	6	2	18.3
SVSX-M8×45×88	M8	45	8.8	13	8	28	6	2	19.9
SVSX-M8×50×88	M8	50	8.8	13	8	28	6	3	21.4
SVSX-M10×16×88	M10	16	8.8	16	10	全ねじ	8	3	18.9
SVSX-M10×20×88	M10	20	8.8	16	10	全ねじ	8	3	20.7
SVSX-M10×25×88	M10	25	8.8	16	10	全ねじ	8	3	23.7
SVSX-M10×30×88	M10	30	8.8	16	10	全ねじ	8	3	24.9
SVSX-M10×35×88	M10	35	8.8	16	10	全ねじ	8	3	27.7
SVSX-M10×40×88	M10	40	8.8	16	10	全ねじ	8	3	32.1
SVSX-M10×45×88	M10	45	8.8	16	10	32	8	3	33.5
SVSX-M10×50×88	M10	50	8.8	16	10	32	8	3	41.3
SVSX-M12×20×88	M12	20	8.8	18	12	全ねじ	10	3	33.9
SVSX-M12×25×88	M12	25	8.8	18	12	全ねじ	10	3	36.2
SVSX-M12×30×88	M12	30	8.8	18	12	全ねじ	10	3	38.5
SVSX-M12×35×88	M12	35	8.8	18	12	全ねじ	10	3	40.8
SVSX-M12×40×88	M12	40	8.8	18	12	全ねじ	10	3	43.9
SVSX-M12×45×88	M12	45	8.8	18	12	全ねじ	10	3	47.5
SVSX-M12×50×88	M12	50	8.8	18	12	全ねじ	10	3	50.6
SVSX-M12×60×88	M12	60	8.8	18	12	36	10	3	61.9

*ガス抜き用穴の無いSNSX の強度区分です。SVSX はガス抜き用穴により強度が低下しています。使用方法にご注意ください。

SVSX-PE （電解研磨処理）

unit:mm
品番	M	L	強度区分	D₁	L₁	L₂ min.	B	d max.	質量 (g)
SVSX-M3×6×88-PE	M3	6	8.8	5.5	3	全ねじ	2.5	1.2	0.6
SVSX-M3×8×88-PE	M3	8	8.8	5.5	3	全ねじ	2.5	1.2	0.7
SVSX-M3×10×88-PE	M3	10	8.8	5.5	3	全ねじ	2.5	1.2	0.7
SVSX-M3×12×88-PE	M3	12	8.8	5.5	3	全ねじ	2.5	1.2	0.8
SVSX-M3×16×88-PE	M3	16	8.8	5.5	3	全ねじ	2.5	1.2	0.9
SVSX-M3×20×88-PE	M3	20	8.8	5.5	3	全ねじ	2.5	1.2	1
SVSX-M4×6×88-PE	M4	6	8.8	7	4	全ねじ	3	1.5	1.3
SVSX-M4×8×88-PE	M4	8	8.8	7	4	全ねじ	3	1.5	1.4
SVSX-M4×10×88-PE	M4	10	8.8	7	4	全ねじ	3	1.5	1.5
SVSX-M4×12×88-PE	M4	12	8.8	7	4	全ねじ	3	1.5	1.6
SVSX-M4×16×88-PE	M4	16	8.8	7	4	全ねじ	3	1.5	1.8
SVSX-M4×20×88-PE	M4	20	8.8	7	4	全ねじ	3	1.5	2.2
SVSX-M4×25×88-PE	M4	25	8.8	7	4	全ねじ	3	1.5	2.5
SVSX-M4×30×88-PE	M4	30	8.8	7	4	20	3	1.5	2.9
SVSX-M4×35×88-PE	M4	35	8.8	7	4	20	3	1.5	3.3
SVSX-M5×10×88-PE	M5	10	8.8	8.5	5	全ねじ	4	1.5	2.6
SVSX-M5×12×88-PE	M5	12	8.8	8.5	5	全ねじ	4	1.5	2.9
SVSX-M5×16×88-PE	M5	16	8.8	8.5	5	全ねじ	4	1.5	3.3
SVSX-M5×20×88-PE	M5	20	8.8	8.5	5	全ねじ	4	1.5	3.7
SVSX-M5×25×88-PE	M5	25	8.8	8.5	5	全ねじ	4	1.5	4.4
SVSX-M5×30×88-PE	M5	30	8.8	8.5	5	22	4	1.5	5.2
SVSX-M5×35×88-PE	M5	35	8.8	8.5	5	22	4	1.5	5.7
SVSX-M5×40×88-PE	M5	40	8.8	8.5	5	22	4	2	6.3
SVSX-M6×12×88-PE	M6	12	8.8	10	6	全ねじ	5	2	4.6
SVSX-M6×16×88-PE	M6	16	8.8	10	6	全ねじ	5	2	4.9
SVSX-M6×20×88-PE	M6	20	8.8	10	6	全ねじ	5	2	5.8
SVSX-M6×25×88-PE	M6	25	8.8	10	6	全ねじ	5	2	6.6
SVSX-M6×30×88-PE	M6	30	8.8	10	6	全ねじ	5	2	7
SVSX-M6×35×88-PE	M6	35	8.8	10	6	24	5	2	8.4
SVSX-M6×40×88-PE	M6	40	8.8	10	6	24	5	2	9.3
SVSX-M6×45×88-PE	M6	45	8.8	10	6	24	5	2	10.2
SVSX-M6×50×88-PE	M6	50	8.8	10	6	24	5	2	11.2
SVSX-M8×16×88-PE	M8	16	8.8	13	8	全ねじ	6	2	11.1
SVSX-M8×20×88-PE	M8	20	8.8	13	8	全ねじ	6	2	12.3
SVSX-M8×25×88-PE	M8	25	8.8	13	8	全ねじ	6	2	13.4
SVSX-M8×30×88-PE	M8	30	8.8	13	8	全ねじ	6	2	15
SVSX-M8×35×88-PE	M8	35	8.8	13	8	全ねじ	6	2	16.4
SVSX-M8×40×88-PE	M8	40	8.8	13	8	28	6	2	18.3
SVSX-M8×45×88-PE	M8	45	8.8	13	8	28	6	2	19.9
SVSX-M8×50×88-PE	M8	50	8.8	13	8	28	6	3	21.4
SVSX-M10×16×88-PE	M10	16	8.8	16	10	全ねじ	8	3	18.9
SVSX-M10×20×88-PE	M10	20	8.8	16	10	全ねじ	8	3	20.7
SVSX-M10×25×88-PE	M10	25	8.8	16	10	全ねじ	8	3	23.7
SVSX-M10×30×88-PE	M10	30	8.8	16	10	全ねじ	8	3	24.9
SVSX-M10×35×88-PE	M10	35	8.8	16	10	全ねじ	8	3	27.7
SVSX-M10×40×88-PE	M10	40	8.8	16	10	全ねじ	8	3	32.1
SVSX-M10×45×88-PE	M10	45	8.8	16	10	32	8	3	33.5
SVSX-M10×50×88-PE	M10	50	8.8	16	10	32	8	3	41.3
SVSX-M12×20×88-PE	M12	20	8.8	18	12	全ねじ	10	3	33.9
SVSX-M12×25×88-PE	M12	25	8.8	18	12	全ねじ	10	3	36.2
SVSX-M12×30×88-PE	M12	30	8.8	18	12	全ねじ	10	3	38.5
SVSX-M12×35×88-PE	M12	35	8.8	18	12	全ねじ	10	3	40.8
SVSX-M12×40×88-PE	M12	40	8.8	18	12	全ねじ	10	3	43.9
SVSX-M12×45×88-PE	M12	45	8.8	18	12	全ねじ	10	3	47.5
SVSX-M12×50×88-PE	M12	50	8.8	18	12	全ねじ	10	3	50.6
SVSX-M12×60×88-PE	M12	60	8.8	18	12	36	10	3	61.9

*ガス抜き用穴の無いSNSX の強度区分です。SVSX はガス抜き用穴により強度が低下しています。使用方法にご注意ください。
