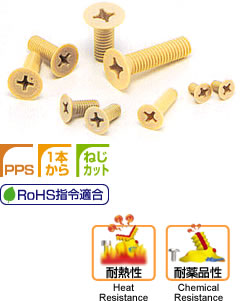

Plastic Screw (PPS/Cross Recessed Flat Head)

SPS-F 樹脂螺栓 (PPS/十字孔平頭螺栓)


尺寸

SPS-F

單位:mm
產品編號 M L D1 L1 拉力破壞
荷重*(N)		 扭轉破壞
扭力*(N·m)		 DXF資料 重量 (g) 數量/包
SPS-M3x6-F M3 6 6 1.75 570 0.36 SPS_M3_F.dxf 0.08 20
SPS-M3x8-F M3 8 6 1.75 570 0.36 SPS_M3_F.dxf 0.1 20
SPS-M3x10-F M3 10 6 1.75 570 0.36 SPS_M3_F.dxf 0.11 20
SPS-M3x12-F M3 12 6 1.75 570 0.36 SPS_M3_F.dxf 0.13 20
SPS-M3x15-F M3 15 6 1.75 570 0.36 SPS_M3_F.dxf 0.16 20
SPS-M3x16-F M3 16 6 1.75 570 0.36 SPS_M3_F.dxf 0.16 20
SPS-M3x20-F M3 20 6 1.75 570 0.36 SPS_M3_F.dxf 0.2 20
SPS-M3x25-F M3 25 6 1.75 570 0.36 SPS_M3_F.dxf 0.24 20
SPS-M4x8-F M4 8 8 2.3 980 0.71 SPS_M4_F.dxf 0.18 20
SPS-M4x10-F M4 10 8 2.3 980 0.71 SPS_M4_F.dxf 0.22 20
SPS-M4x12-F M4 12 8 2.3 980 0.71 SPS_M4_F.dxf 0.26 20
SPS-M4x14-F M4 14 8 2.3 980 0.71 SPS_M4_F.dxf 0.3 20
SPS-M4x15-F M4 15 8 2.3 980 0.71 SPS_M4_F.dxf 0.32 20
SPS-M4x16-F M4 16 8 2.3 980 0.71 SPS_M4_F.dxf 0.34 20
SPS-M4x18-F M4 18 8 2.3 980 0.71 SPS_M4_F.dxf 0.39 20
SPS-M4x20-F M4 20 8 2.3 980 0.71 SPS_M4_F.dxf 0.43 20
SPS-M4x25-F M4 25 8 2.3 980 0.71 SPS_M4_F.dxf 0.53 20
SPS-M5x10-F M5 10 10 2.8 1570 1.42 SPS_M5_F.dxf 0.36 10
SPS-M5x12-F M5 12 10 2.8 1570 1.42 SPS_M5_F.dxf 0.42 10
SPS-M5x15-F M5 15 10 2.8 1570 1.42 SPS_M5_F.dxf 0.52 10
SPS-M5x20-F M5 20 10 2.8 1570 1.42 SPS_M5_F.dxf 0.67 10
SPS-M5x25-F M5 25 10 2.8 1570 1.42 SPS_M5_F.dxf 0.83 10
SPS-M6x10-F M6 10 12 3.4 2250 2.11 SPS_M6_F.dxf 0.52 10
SPS-M6x12-F M6 12 12 3.4 2250 2.11 SPS_M6_F.dxf 0.61 10
SPS-M6x15-F M6 15 12 3.4 2250 2.11 SPS_M6_F.dxf 0.75 10
SPS-M6x20-F M6 20 12 3.4 2250 2.11 SPS_M6_F.dxf 0.99 10
SPS-M6x25-F M6 25 12 3.4 2250 2.11 SPS_M6_F.dxf 1.22 10
SPS-M6x30-F M6 30 12 3.4 2250 2.11 SPS_M6_F.dxf 1.45 10

*表中為參考值，非保證值。推薦扭力為表中數值之50％。
