High Intensity Socket Head Cap Screw

SNSX 高強度六角穴付きボルト

高強度の六角穴付きボルト。（強度区分8.8・10.9）
耐熱性・耐蝕性にすぐれています。
非磁性です。非磁性特性を必要とする装置に。
ご希望のねじ長さにカットいたします。詳しくはねじカットサービスをご参照ください。
材質・仕上げ
SUS316L HiMo
強度区分8.8 ――――――― SNSX-88
強度区分10.9 ―――――― SNSX-109
機械的特性

強度区分・品番		特性
強度区分・品番		引張強さ（N/mm²）	耐力（N/mm²）	破断後の伸び最小（mm）
A2・A4	50	500	210	0.6d
A2・A4	70	700	450	0.4d
SNSX-88		800	640	0.3d
SNSX-109		1,000	900	0.2d

＊表中の数値は参考値であり、保証値ではありません。

温度別残留耐力の変化と比較（%）

強度区分・品番	温度（℃）						耐熱温度（℃）
強度区分・品番	100	200	300	400	500	600	耐熱温度（℃）
A4-70	85	80	75	70	－	－	－
SNSX-88	90	90	85	80	75	70	600
SNSX-109	95	95	95	90	90	85	600

＊表中の数値は参考値であり、保証値ではありません。

硫酸腐蝕テスト（H₂SO₄、50℃、mm/年）
材料名・品番濃度

3% 10% 20%

SUS304 1.08 3 －

SUS316、SUS316L 0 0.3 1.3

SNSX 0 0 0.44
比透磁率の比較（μ）
強度区分・品番比透磁率

A2-70（SUS304） 1.4

SNSX-88 1.006

SNSX-109 1.007

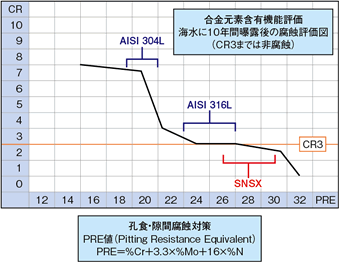

金属材料別腐食試験結果
SNSXが使用するSUS316L HiMo鋼は炭素を減少させ、Cr、Ni、Moを増加させた特殊合金鋼で、次のようなすぐれた耐蝕性を有します。低炭素化は粒界腐蝕割れに対し高い抵抗力を示し、CrとMoの増加は孔食・隙間腐蝕への抵抗を高めます。またNiの増加は応力腐蝕割れのリスクを低減させる効果があります。
上表は海洋上と同じ環境に10年間さらした際の腐蝕の度合いを示し、CR3以下は腐蝕の発生はありません。

材料名・品番	濃度
SUS304	1.08	3	－
SUS316、SUS316L	0	0.3	1.3
SNSX	0	0	0.44

強度区分・品番	比透磁率
A2-70（SUS304）	1.4
SNSX-88	1.006
SNSX-109	1.007

寸法・性能・価格

SNSX-88

unit:mm
品番	RoHS 指令適合	強度区分	M	L	D₁	L₁	B	L₂	質量 (g)	1袋入り数	価格/袋* (円)
SNSX-M3×6-88	適合	8.8	M3	6	5.5	3	2.5	全ねじ	0.71	1	100
SNSX-M3×8-88	適合	8.8	M3	8	5.5	3	2.5	全ねじ	0.9	1	100
SNSX-M3×10-88	適合	8.8	M3	10	5.5	3	2.5	全ねじ	1	1	110
SNSX-M3×12-88	適合	8.8	M3	12	5.5	3	2.5	全ねじ	1.1	1	110
SNSX-M3×16-88	適合	8.8	M3	16	5.5	3	2.5	全ねじ	1.3	1	130
SNSX-M3×20-88	適合	8.8	M3	20	5.5	3	2.5	全ねじ	1.5	1	150
SNSX-M3×25-88	適合	8.8	M3	25	5.5	3	2.5	18	1.7	1	170
SNSX-M3×30-88	適合	8.8	M3	30	5.5	3	2.5	18	1.9	1	180
SNSX-M4×6-88	適合	8.8	M4	6	7	4	3	全ねじ	1.5	1	130
SNSX-M4×8-88	適合	8.8	M4	8	7	4	3	全ねじ	1.8	1	130
SNSX-M4×10-88	適合	8.8	M4	10	7	4	3	全ねじ	2.1	1	130
SNSX-M4×12-88	適合	8.8	M4	12	7	4	3	全ねじ	2.4	1	130
SNSX-M4×16-88	適合	8.8	M4	16	7	4	3	全ねじ	2.8	1	150
SNSX-M4×20-88	適合	8.8	M4	20	7	4	3	全ねじ	3.2	1	170
SNSX-M4×25-88	適合	8.8	M4	25	7	4	3	全ねじ	3.6	1	180
SNSX-M4×30-88	適合	8.8	M4	30	7	4	3	20	4	1	210
SNSX-M4×35-88	適合	8.8	M4	35	7	4	3	20	4.4	1	240
SNSX-M4×40-88	適合	8.8	M4	40	7	4	3	20	4.8	1	260
SNSX-M4×50-88	適合	8.8	M4	50	7	4	3	20	5.6	1	310
SNSX-M5×10-88	適合	8.8	M5	10	8.5	5	4	全ねじ	2.7	1	160
SNSX-M5×12-88	適合	8.8	M5	12	8.5	5	4	全ねじ	3.2	1	160
SNSX-M5×16-88	適合	8.8	M5	16	8.5	5	4	全ねじ	3.7	1	170
SNSX-M5×20-88	適合	8.8	M5	20	8.5	5	4	全ねじ	4.3	1	190
SNSX-M5×25-88	適合	8.8	M5	25	8.5	5	4	全ねじ	4.8	1	230
SNSX-M5×30-88	適合	8.8	M5	30	8.5	5	4	22	5.3	1	240
SNSX-M5×35-88	適合	8.8	M5	35	8.5	5	4	22	5.9	1	290
SNSX-M5×40-88	適合	8.8	M5	40	8.5	5	4	22	6.4	1	330
SNSX-M5×45-88	適合	8.8	M5	45	8.5	5	4	22	6.9	1	360
SNSX-M5×50-88	適合	8.8	M5	50	8.5	5	4	22	7.3	1	410
SNSX-M5×60-88	適合	8.8	M5	60	8.5	5	4	22	7.9	1	870
SNSX-M5×70-88	適合	8.8	M5	70	8.5	5	4	22	8.6	1	1,130
SNSX-M6×12-88	適合	8.8	M6	12	10	6	5	全ねじ	5.1	1	170
SNSX-M6×16-88	適合	8.8	M6	16	10	6	5	全ねじ	5.9	1	210
SNSX-M6×20-88	適合	8.8	M6	20	10	6	5	全ねじ	6.7	1	210
SNSX-M6×25-88	適合	8.8	M6	25	10	6	5	全ねじ	7.5	1	230
SNSX-M6×30-88	適合	8.8	M6	30	10	6	5	全ねじ	8.3	1	280
SNSX-M6×35-88	適合	8.8	M6	35	10	6	5	24	9.1	1	310
SNSX-M6×40-88	適合	8.8	M6	40	10	6	5	24	9.9	1	340
SNSX-M6×45-88	適合	8.8	M6	45	10	6	5	24	10.6	1	390
SNSX-M6×50-88	適合	8.8	M6	50	10	6	5	24	11.4	1	410
SNSX-M6×60-88	適合	8.8	M6	60	10	6	5	24	12.2	1	530
SNSX-M6×70-88	適合	8.8	M6	70	10	6	5	24	13	1	650
SNSX-M8×16-88	適合	8.8	M8	16	13	8	6	全ねじ	12	1	280
SNSX-M8×20-88	適合	8.8	M8	20	13	8	6	全ねじ	13	1	310
SNSX-M8×25-88	適合	8.8	M8	25	13	8	6	全ねじ	14	1	330
SNSX-M8×30-88	適合	8.8	M8	30	13	8	6	全ねじ	15	1	370
SNSX-M8×35-88	適合	8.8	M8	35	13	8	6	全ねじ	16	1	410
SNSX-M8×40-88	適合	8.8	M8	40	13	8	6	28	17	1	440
SNSX-M8×45-88	適合	8.8	M8	45	13	8	6	28	18	1	490
SNSX-M8×50-88	適合	8.8	M8	50	13	8	6	28	19	1	550
SNSX-M8×60-88	適合	8.8	M8	60	13	8	6	28	22	1	640
SNSX-M8×70-88	適合	8.8	M8	70	13	8	6	28	25	1	710
SNSX-M10×16-88	適合	8.8	M10	16	16	10	8	全ねじ	21	1	600
SNSX-M10×20-88	適合	8.8	M10	20	16	10	8	全ねじ	22	1	600
SNSX-M10×25-88	適合	8.8	M10	25	16	10	8	全ねじ	24	1	600
SNSX-M10×30-88	適合	8.8	M10	30	16	10	8	全ねじ	26	1	600
SNSX-M10×35-88	適合	8.8	M10	35	16	10	8	全ねじ	28	1	650
SNSX-M10×40-88	適合	8.8	M10	40	16	10	8	全ねじ	30	1	710
SNSX-M10×45-88	適合	8.8	M10	45	16	10	8	32	32	1	770
SNSX-M10×50-88	適合	8.8	M10	50	16	10	8	32	34	1	840
SNSX-M10×60-88	適合	8.8	M10	60	16	10	8	32	36	1	980
SNSX-M10×70-88	適合	8.8	M10	70	16	10	8	32	39	1	1,150
SNSX-M12×20-88	適合	8.8	M12	20	18	12	10	全ねじ	32	1	810
SNSX-M12×25-88	適合	8.8	M12	25	18	12	10	全ねじ	34	1	810
SNSX-M12×30-88	適合	8.8	M12	30	18	12	10	全ねじ	36	1	840
SNSX-M12×35-88	適合	8.8	M12	35	18	12	10	全ねじ	39	1	910
SNSX-M12×40-88	適合	8.8	M12	40	18	12	10	全ねじ	42	1	980
SNSX-M12×45-88	適合	8.8	M12	45	18	12	10	全ねじ	45	1	1,090
SNSX-M12×50-88	適合	8.8	M12	50	18	12	10	全ねじ	48	1	1,150
SNSX-M12×60-88	適合	8.8	M12	60	18	12	10	36	51	1	1,340
SNSX-M12×70-88	適合	8.8	M12	70	18	12	10	36	55	1	1,510

*価格は1袋あたりの価格です。

SNSX-109

unit:mm
品番	RoHS 指令適合	強度区分	M	L	D₁	L₁	B	L₂	質量 (g)	1袋入り数	価格/袋* (円)
SNSX-M6×12-109	適合	10.9	M6	12	10	6	5	全ねじ	6.5	1	230
SNSX-M6×16-109	適合	10.9	M6	16	10	6	5	全ねじ	7	1	230
SNSX-M6×20-109	適合	10.9	M6	20	10	6	5	全ねじ	7.6	1	230
SNSX-M6×25-109	適合	10.9	M6	25	10	6	5	全ねじ	8.1	1	280
SNSX-M6×30-109	適合	10.9	M6	30	10	6	5	全ねじ	8.7	1	310
SNSX-M6×35-109	適合	10.9	M6	35	10	6	5	24	9.2	1	330
SNSX-M6×40-109	適合	10.9	M6	40	10	6	5	24	9.7	1	410
SNSX-M6×45-109	適合	10.9	M6	45	10	6	5	24	10.3	1	420
SNSX-M6×50-109	適合	10.9	M6	50	10	6	5	24	11.4	1	440
SNSX-M6×60-109	適合	10.9	M6	60	10	6	5	24	12.4	1	590
SNSX-M6×70-109	適合	10.9	M6	70	10	6	5	24	13	1	710
SNSX-M8×16-109	適合	10.9	M8	16	13	8	6	全ねじ	13	1	390
SNSX-M8×20-109	適合	10.9	M8	20	13	8	6	全ねじ	14	1	410
SNSX-M8×25-109	適合	10.9	M8	25	13	8	6	全ねじ	15	1	420
SNSX-M8×30-109	適合	10.9	M8	30	13	8	6	全ねじ	16	1	500
SNSX-M8×35-109	適合	10.9	M8	35	13	8	6	全ねじ	17	1	530
SNSX-M8×40-109	適合	10.9	M8	40	13	8	6	28	19	1	590
SNSX-M8×45-109	適合	10.9	M8	45	13	8	6	28	20	1	650
SNSX-M8×50-109	適合	10.9	M8	50	13	8	6	28	21	1	710
SNSX-M8×60-109	適合	10.9	M8	60	13	8	6	28	23	1	840
SNSX-M8×70-109	適合	10.9	M8	70	13	8	6	28	25	1	930
SNSX-M10×16-109	適合	10.9	M10	16	16	10	8	全ねじ	23	1	650
SNSX-M10×20-109	適合	10.9	M10	20	16	10	8	全ねじ	24	1	670
SNSX-M10×25-109	適合	10.9	M10	25	16	10	8	全ねじ	26	1	710
SNSX-M10×30-109	適合	10.9	M10	30	16	10	8	全ねじ	27	1	810
SNSX-M10×35-109	適合	10.9	M10	35	16	10	8	全ねじ	29	1	840
SNSX-M10×40-109	適合	10.9	M10	40	16	10	8	全ねじ	30	1	880
SNSX-M10×45-109	適合	10.9	M10	45	16	10	8	32	32	1	970
SNSX-M10×50-109	適合	10.9	M10	50	16	10	8	32	33	1	1,060
SNSX-M10×60-109	適合	10.9	M10	60	16	10	8	32	36	1	1,230
SNSX-M10×70-109	適合	10.9	M10	70	16	10	8	32	39	1	1,450
SNSX-M12×20-109	適合	10.9	M12	20	18	12	10	全ねじ	39	1	930
SNSX-M12×25-109	適合	10.9	M12	25	18	12	10	全ねじ	41	1	1,020
SNSX-M12×30-109	適合	10.9	M12	30	18	12	10	全ねじ	42	1	1,090
SNSX-M12×35-109	適合	10.9	M12	35	18	12	10	全ねじ	44	1	1,180
SNSX-M12×40-109	適合	10.9	M12	40	18	12	10	全ねじ	45	1	1,270
SNSX-M12×45-109	適合	10.9	M12	45	18	12	10	全ねじ	47	1	1,360
SNSX-M12×50-109	適合	10.9	M12	50	18	12	10	全ねじ	49	1	1,490
SNSX-M12×60-109	適合	10.9	M12	60	18	12	10	36	52	1	1,700
SNSX-M12×70-109	適合	10.9	M12	70	18	12	10	36	55	1	1,920

*価格は1袋あたりの価格です。
